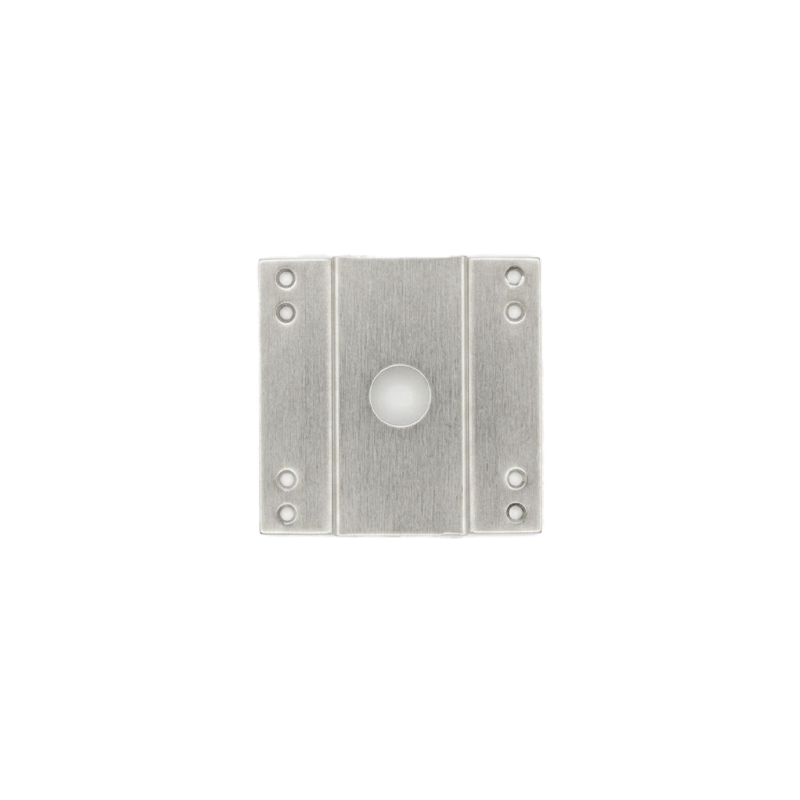

Płytka uziemiająca A2 typ A – podkładka stykowa do paneli PV (40×40 mm)

Profesjonalna podkładka stykowa (płytka uziemiająca) to niewielki, ale niezwykle istotny komponent każdej instalacji fotowoltaicznej. Głównym zadaniem tego elementu jest zapewnienie poprawnego wyrównania potencjałów pomiędzy modułami fotowoltaicznymi a aluminiową konstrukcją wsporczą. Dzięki swojej unikalnej budowie, płytka gwarantuje ciągłość połączeń galwanicznych, co jest niezbędne dla poprawnego działania systemu ochrony przeciwporażeniowej i odgromowej.

Innowacyjny system przebijania warstwy izolacyjnej

Ramy paneli fotowoltaicznych oraz profile montażowe są zazwyczaj anodowane, co tworzy na ich powierzchni warstwę tlenku glinu o właściwościach izolacyjnych. Płytka uziemiająca rozwiązuje ten problem:

• Skuteczny kontakt: Specjalnie wyprofilowane ząbki (wypustki) płytki pod wpływem docisku klem montażowych przebijają warstwę anody na ramie panela i profilu aluminiowym.
• Bezpieczeństwo: Stworzenie bezpośredniego połączenia metalicznego między elementami zapobiega gromadzeniu się ładunków elektrycznych i chroni instalację przed skutkami przepięć.
• Trwałość: Wykorzystanie stali nierdzewnej gatunku A2 zapewnia całkowitą odporność na korozję elektrochemiczną, która mogłaby wystąpić na styku różnych metali w warunkach wilgotności.

Montaż i zastosowanie

Płytkę stykową montuje się pod klemami środkowymi. Jest to rozwiązanie uniwersalne, które znacząco przyspiesza proces uziemiania całej konstrukcji – wystarczy umieścić podkładkę w odpowiednim miejscu podczas dokręcania modułów, bez konieczności prowadzenia dodatkowych przewodów uziemiających do każdego panela z osobna.

Specyfikacja techniczna produktu:

• Wymiary (szer. x dł.): 40 x 40 mm
• Wysokość (z wypustkami): 6 mm
• Materiał: Stal nierdzewna A2 (AISI 304)
• Przybliżona waga: ok. 0,008 kg
• Funkcja: Zapewnienie ciągłości galwanicznej i uziemienia
• Zastosowanie: Między ramę panela a profil montażowy (pod klemę środkową)

Wybierając płytkę uziemiającą A2 typ A, stawiasz na certyfikowane i sprawdzone rozwiązanie, które jest warunkiem koniecznym do poprawnego i bezpiecznego odbioru technicznego Twojej elektrowni słonecznej.
